一、触及电缆选型的相关规范和规范
1，DL /T 5044-2004 中华人民共和国电力行业规范
选用多芯电缆时，其容许载流量可按同截面单芯电缆数值核算。
由直流柜引出的控制线、信号线应选择铜芯电缆。其压降不应大于直流系统标称电压的5%。
直流电缆的选择和敷设应符合GB 50217中有关的规矩。
2，GB 50217 电力工程电缆设计规范
直流供电回路宜选用两芯电缆，当需求时可选用单芯电缆。
高温（100℃以上）或低温（-20℃以下）场所不宜用聚氯乙烯绝缘电缆。
直埋敷设电缆时，当电缆承受较大压力或许有机械危害危险时，运用钢带铠装电缆。
最大作业电流作用下的电缆芯温度，不得逾越按电缆运用寿数承认的容许值。
承认电缆持续容许载流量的环境温度，假设电缆敷设在空气中或电缆沟，应取最热月日最高温度的平均值。
3，电缆途径的选择应符合下列规矩
（1）避免电缆遭受机械性外力、过热、腐蚀等危害。
（2）满足安全要求条件下使电缆较短。
（3）便于敷设、保护。
（4）避开行将开掘施工的当地
（5）电缆在任何敷设办法及其全部途径条件的上下左右改动部件，都应满足电缆容许弯曲半径要求。
二、光伏发电系统电缆种类、特征及敷设办法
光伏发电系统电缆种类首要有：
光伏专用电缆  动力电缆  控制电缆  通讯电缆  射频电缆
光伏专用电缆：PV1-F 1*4mm²
组串到汇流箱的电缆一般用：光伏专用电缆PV1-F 1*4mm²。
特征：光伏电缆，结构简略，其运用的聚烯烃绝缘材料具有极好的耐热、耐寒、耐油、耐紫外线，可在恶劣的环境条件下运用，具有必定的机械强度。
敷设：可穿管中加以保护，运用组件支架作为电缆敷设的通道和固定，下降环境要素的影响。
动力电缆：ZRC-YJV22
钢带铠装阻燃交联电缆ZRC-YJV22广泛运用于：汇流箱到直流柜，直流柜到逆变器，逆变器到变压器，变压器到配电装置的联接电缆，配电装置到电网的联接电缆。
光伏发电系统中比较常见的ZRC-YJV22电缆标称截面有：2.5mm²、4mm²、6mm²、10mm²、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²、120mm²、150mm²、185mm²、240mm²、300mm²。
特征：
（1）质地较硬，耐温等级90℃，运用便利，具有介损小、耐化学腐蚀和敷设不受落差束缚的特征。
（2）具有较高机械强度，耐环境应力好，出色的热老化功用和电气功用。
敷设：可直埋，适用于固定敷设，习气不同敷设环境（地下，水中，沟管及地道）的需求。
动力电缆：NH-VV
NH-VV铜芯聚氯乙烯绝缘聚氯乙烯护套耐火电力电缆。适合于额定电压0.6/1KV。
运用特性：长期容许作业温度为80℃。敷设时容许的弯曲半径：单芯电缆不小于20倍电缆外径，多芯电缆不小于12倍电缆外径。电缆在敷设时环境温度不低于0摄氏度的条件下，无须预先加热。电压敷设不受落差束缚。
 敷设： 适合于有耐火要求的场合，可敷设在室内，地道及沟管中。留心不能承受机械外力的作用，可直接埋地敷设。
控制电缆：ZRC-KVVP
ZRC-KVVP铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆。适用于交流额定电压450/750V及以下控制、监控回路及保护线路。
特征：长期容许运用温度为70℃。最小弯曲半径半径不小于外径的6倍。
敷设：一般敷设在室内、电缆沟、管道等要求屏蔽、阻燃的固定场所。
通讯电缆：DJYVRP2-22
DJYVRP2-22聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽铠装核算机专用软电缆，适用于额定电压500V及以下关于防烦扰要求较高的电子核算机和自动化联接电缆。
特征：DJYVRP2-22电缆具有抗氧化性，绝缘电阻高，耐电压好，介电系数小的特征，在保证运用寿数的一同，还能减少回路间的互相串扰和外部烦扰，信号传输质量高。最小弯曲半径不小于电缆外径的12倍。
敷设：电缆容许在环境温度-40℃~50℃的条件下固定敷设运用。敷设于室内，电缆沟，管道等要求静电屏蔽的场所。
通讯电缆：RVVP
铜芯聚氯乙烯绝缘聚氯乙烯护套绝缘屏蔽软电缆RVVP，又叫做电气联接抗烦扰软电缆，是适用于报警、安防等需防烦扰，安全高效数据传输的通讯电缆。
特征：额定作业电压3.6/6KV，电缆导线的长期作业温度为90℃，最小容许弯曲半径为电缆外径的6倍。首要用来做通讯电缆，起到抗烦扰的作用。 敷设：RVVP电缆不能再日光下暴晒，底线芯有必要出色接地。如需克制电气烦扰强度的弱电回路通讯电缆，敷设于钢制管、盒中。与电力电缆平行敷设时互相间隔，宜在或许的范围内远离。
射频电缆：SYV
实芯聚乙烯绝缘聚氯乙烯护套射频同轴电缆SYV。
特征：监控中常用的视频线首要是SYV75-3和SYV75-5两种.假设要传输视频信号在200米内可以用SYV75-3，假设在350米范围内就可以用SYV75-5。
敷设：可穿管敷设。

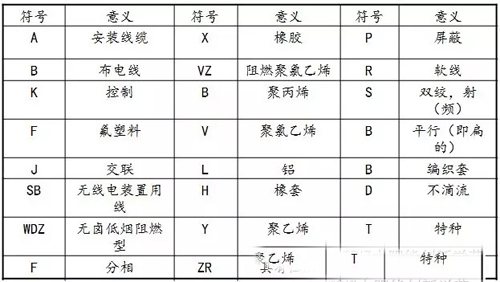

附表：电缆产品型号中各部分代号及其含义

三、光伏电缆的选型核算
电缆截面的选择应满足容许温升、电压丢掉、机械强度等要求，直流系统电缆按电缆长期容许载流量选择，并按电缆容许压降校验，核算公式如下：
按电缆长期容许载流量：Ipc >=Ical
按回路容许电压降：Scac=P·2LIca/△Up
式中：
Ipc  ----电缆容许载流量，A；
Ica  ----核算电流，A；
Ical ----回路长期作业核算电流，A；
Scac ----电缆核算截面，mm²；
P    ----电阻系数，铜导体P=0.0184 Ω·mm²/m，铝导体P=0.0315 Ω·mm²/m ；
L    ----电缆长度，m；
△Up ----回路容许电压降，V。
留心：电缆的载流量受敷设办法及周围环境影响较大，电缆的电压降受电缆长度的影响较大，所以载流量可以认为是电缆长期工作绝不或许逾越的值，最好按电缆载流量的70%~80%来选择电缆才华有用的保证线路的温升及电压降。
