新闻中心
1、丈量10kV电力电缆,选用何种兆欧表?运用前应作哪些查看?
丈量10KV电力电缆接线
挑选2500V兆欧表一只(带有测验线),将兆欧表水平放置,未接线前先做外表外观查看及开路、短路实验,承认兆欧表无缺。(兆欧表的查看办法见前题)摇测的接线办法应正确(接线前应先放电)。
摇测项目是相间及对地的绝缘电阻值,即U—V、W、地;
V—U、W、地;
W—U、V、地。共三次。
2、对10kV电力电缆的绝缘电阻有何要求?
答:判别合格的规范规则如下:
(1)长度在500m及以下的10kV电力电缆,用2500V兆欧表摇测,在电缆温度为+20℃时,其绝缘电阻值不该低于400MΩ。
(2)三相之间,绝缘电阻值比较一起;若不一起,则不平衡系数不得大于2.5。
(3)本次测定值与前次测定的数值,换算到同一温度下。其值不得下降30%以上。1KV及以下电力电缆的绝缘电阻值,在电缆温度为20摄氏度时,不该低于1MΩ。
3、试述对一条运转中的10kV电力电缆丈量的全进程(按操作次序答复、包含判别该电缆是否可持续运转。安全措施应满足)。
答:摇测办法及进程如下:
首要履行有关的安全措施:
安排预备:
1)要求签发作业票; 2)填写操作票并经模仿板试操作准确无误;
3)确认作业负责人和监护人; 4)如须减轻负荷,应提早告诉受影响的用户。
物质预备:
1)预备安全用具(绝缘杆、绝缘手套、暂时接地线、绝缘靴、标示牌);
2) 2500V兆欧表一只(带有测验线)(经查看杰出);
3)其他用具及资料(电工东西等);
资料预备:
按操作票进程,将变压器推出运转,到达“检修状况”:1)停电 2)验电 3)挂暂时接地线 4)悬挂标示牌
进程:
(1)被遥测电缆有必要停电、验电后,再进行逐相放电,放电时刻不得小于1min,电缆较长电容量较大的不少于2min;
(2)撤除被测电缆两头衔接的设备或开关,的用于燥、清洁的软布,擦净电缆头线芯邻近的尘垢;

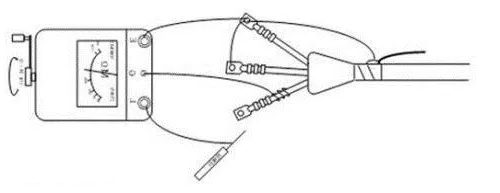

(3)按要求进行接线,应正确无误。如摇测相对地绝缘,将被测相加屏蔽接于兆欧表的“G”端子上;将非被测相的两线芯衔接再与电缆金属外皮相衔接后一起接地,一起将一起接地的导线接在兆欧表“E”端子上;将一根测验接线在兆欧表的“L”端子上,该测验线(“L”线)另一端此刻不接线芯,一人用手抓住“L”测验线的绝缘部分(带绝缘手套或用绝缘杆),另一人滚动兆欧表摇把达120r/min,将“L”线与线芯触摸,待1分钟后(读数安稳后),记载其绝缘电阻值,将“L”线撤离线芯,中止滚动摇把,然后进行放电;
(4)摇侧中外表应水平放置,摇测中不得减速或停摇;
(5)遥测作业应至少两人进行,须带绝缘手套。遥测前、后有必要进行充沛放电;
(6)被测电缆的另一端应做好相应的安全技术措施,如派人看守或装设暂时遮拦等。
摇测中的安全注意事项:
(1)摇测前和摇测后都应放电;
(2)摇摆兆欧表的手柄时,转速应尽量坚持额外值,更不得低于额外转速的80%;
(3)电缆的另一端也有必要作好安全措施,勿使人挨近被测电缆,更不能形成反送电事端;
(4)为确保外表安全。要做到将兆欧表摇至120r/min后,再将兆欧表的“L”线接被测电缆线芯,撤离测验线“L”后方可中止摇摆手柄。
