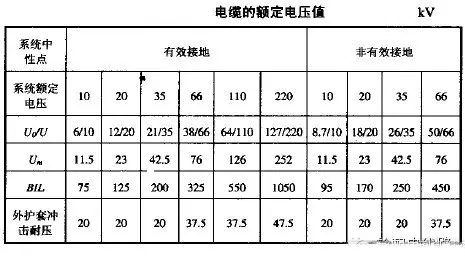

一、电缆额外电压值

二、电缆类型及称号

命名原则是：类型 定额电压 导体芯数及截面 规范编号

如：YJLW02 64/110 1×630 GB/T 1101.2-2002
类型 定额电压 导体芯数及截面 规范编号

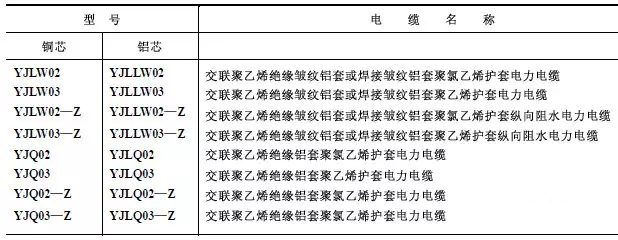

类型表明的首要如下表：

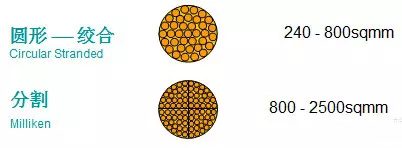

三、电缆导体及截面

电缆导体选用高电导系数的金属铜或铝制作。铜的电导率大，机械强度高，易于进行压延、拉丝和焊接等加工。铜是电缆导体最常用的资料。


电缆导体最小截面的挑选，应一起满意载流量和经过体系最大短路电流时热安稳的要求。

载流量核算：在给定了温度(40℃)、导体答应温度(90℃) 、电缆结构、敷设方法时的电缆容许载流量，可参JB/T 10181 核算得到，也能够参阅IEC相关规范。核算公式如下：

四、电缆绝缘：

高压电力电缆现在使用较多的绝缘类型首要有交联聚乙烯绝缘和充油电缆。

交联聚乙烯电缆具有优秀的电气功能和机械功能，施工便利，是现在最首要的电缆种类，可引荐优先选用。

充油电缆的制作和运转经验丰富，电气功能优秀，可靠性也高，但需求供油体系。关于220kV及以上电压等级，经与交联电缆做技术经济比较后以为合当令仍可选用充油电缆。

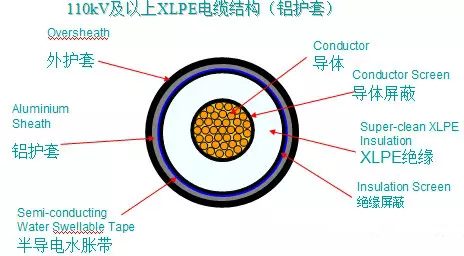

五、 导体屏蔽、绝缘屏蔽

在电缆结构上的所谓“屏蔽”，实质上是一种改进电场散布的办法。

电缆导体由多根导线绞合而成，它与绝缘层之间易构成气隙，导体外表不光滑，会形成电场会集。在导体外表加一层半导电资料的屏蔽层，它与被屏蔽的导体等电位，并与绝缘层杰出触摸，然后避免在导体与绝缘层之间发作部分放电。这一层屏蔽，又称为内屏蔽层。

在绝缘外表和护套触摸处，也或许存在空隙，电缆曲折时，油纸电缆绝缘外表易形成裂纹，这些都是引起部分放电的要素。在绝缘层外表加一层半导电资料的屏蔽层，它与被屏蔽的绝缘层有杰出触摸，与金属护套等电位，然后避免绝缘层与护套之间发作部分放电。


六、金属护套

电缆金属护套一般选用铅和铝，其效果在于维护电缆绝缘在敷设、运转过程中，免受机械损害和各种环境要素如水、日光、生物、火灾等引起的损坏，以确保电缆长时间安稳的电气功能。

是接地毛病短路电流流回体系中性点的有用通道，所以还应满意热安稳要求。

七、电缆外护层

电缆外护层是维护电缆免受机械损害和腐蚀的维护覆盖层。其效果是避免铠装层和金属护套遭受化学腐蚀，绝缘和防火的效果也十分重要，一般为非金属资料聚合物。 PVC外护套和PE外护套是最常用的两种非金属外护套。
