1. 电力电缆线路概述

电力电缆线路构成---
a、 电缆本体（一般简称电缆）
b、 附件--中心接头（要害点在于康复电缆本体结构 ）
终端头（户内式、野外式、插拔式）
c、 其他装置器件（桥架、穿管、放火资料等）

电缆输电特色：高压输电导线经过固体绝缘体阻隔后被关闭在接地的金属屏蔽内部。
架空输电特色：高压输电导线经过空气绝缘体阻隔，大地为地电极）

2. 电力电缆本体根本结构及各组成部分的效果和特色（以最常用的交联聚乙烯电缆为例)

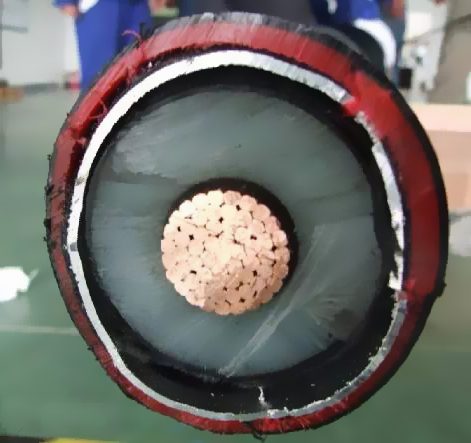

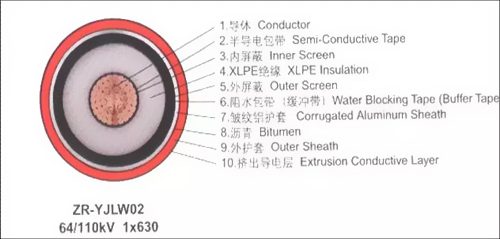

交联聚乙烯电缆结构图



交联聚乙烯电缆

导体
导体是供给负荷电流的通路。其首要技能指标和要求：
1）导体截面和直流电阻：因为电流经过导体时因导体存在电阻而会产生热，因而，要根据运送电流量挑选适宜的导体截面，其直流电阻应契合规定值，以满意电缆运转时的热安稳要求。
2）导体结构：导体也是电缆作业时的高压电极，并且其外表电场强度最大，假如部分有毛刺则该处的电场强度会更大。因而，规划和出产中以及运用部分在制造接头的导体衔接时，要处理的首要技能问题之一便是力求使导体外表尽量做到润滑圆整无毛刺，以改进导体外表电场散布。

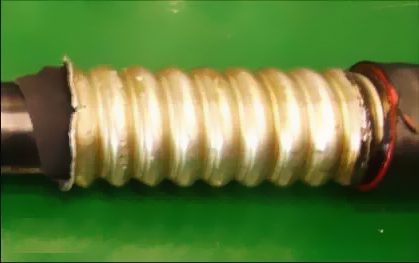

金属屏蔽
金属屏蔽的效果：
1）构成作业电场的低压电极，当部分有毛刺时也会构成电场强度很大的状况，因而，也要力求使导体外表尽量做到润滑圆整无毛刺。
2）供给电容电流及毛病电流的通路，因而也有必定的截面要求。


半导电屏蔽层
半导电屏蔽层是中高压电缆选用的一项改进金属电极外表电场散布，一起前进绝缘外表耐电强度的重要技能措施。
1）首要替代导体构成了润滑圆整的外表，大大改进了外表电场散布，
2）一起，能与绝缘严密触摸，克服了绝缘与金属无法严密触摸而产气愤隙的缺点，而把气隙屏蔽在作业场强之外。


绝缘
绝缘是将高压电极与地电极牢靠阻隔的要害结构。
1）接受作业电压及各种过电压长时间效果，因而其耐电强度及长时间安稳 功能是确保整个电缆完结输电使命的最重要部分。
2）能耐受发热导体的热效果而坚持应有的耐电强度。
电缆技能的前进首要由绝缘技能的前进所决议。从出产到运转，绝大部分实验丈量项目都是针对监测绝缘的各种功能为意图的。


护层
护层是维护绝缘和整个电缆正常牢靠作业的重要确保。
针对各种环境运用条件规划有相应的护层结构。首要是机械维护（纵向、径向的外力效果），防水、防火、防腐蚀、防生物等。能够根据需要进 行各种组合。
