盲目的进行电缆毛病查找作业往往费时吃力而且无法准确的进行毛病定点判别，这不是因为电缆毛病品种的杂乱构成，而是因为电缆周边环境所构成的。

1、 电力电缆基础理论
咱们现在选用的电缆毛病查找办法离不开：毛病诊断、粗测定点与准确认点三个过程。可是往往在实践测验中可以确认毛病类型，做到粗测定点，可是却无法真实准确认点进行开挖。这种原因的构成是因为客观存在的咱们听得到的要素（公路或施工处振荡噪声过大等原因）和看不到的要素（电缆走向、电缆埋设深度过深、毛病点在积水中、电缆施工时余留不标准等原因）所构成的。  因此在电缆毛病查找前经过电缆施工、运转办理人员清晰电缆长度、电缆走向、周边特殊状况、中心头方位、周边是否存在施工等要因是电缆毛病查找前不可或缺的准备作业。

2、 电缆毛病原因
了解电缆毛病的原因，关于削减电缆的损坏，快速地断定出毛病点是十分重要的。
电缆毛病的原因大致可概括为以下几类：
 2.1、机械损害
机械损害引起的电缆毛病占电缆事端很大的份额。有些机械损害很细微，其时并没有构成毛病，但在几个月乃至几年后损害部位才开展成毛病。构成电缆机械损害的首要有以下几种原因：
（1）、 设备时损害：在设备时不小心碰伤电缆，机械牵引力过大而拉伤电缆，或电缆过度曲折而损害电缆；
（2）、直接受外力损坏：在设备后电缆途径上或电缆邻近进行城建施工，使电缆遭到直接的外力损害；
（3）、行进车辆的轰动或冲击性负荷会构成地下电缆的铅(铝)包裂损；
 （4）、因天然现象构成的损害：如中心接头或终端头内绝缘胶胀大而胀裂外壳或电缆护套；因电缆天然行程使装在管口或支架上的电缆外皮擦伤；因土地沉降引起过大拉力，拉断中心接头或导体。
 2. 2、绝缘受潮
绝缘受潮后引起毛病。构成电缆受潮的首要原因有：
（1）、因接头盒或终端盒结构不密封或设备不良而导致进水；
（2）、电缆制作不良，金属护套有小孔或裂缝；
（3）、金属护套因被外物刺伤或腐蚀穿孔；
 2. 3、绝缘老化蜕变
电缆绝缘介质内部气隙在电场效果下发作游离使绝缘下降。当绝缘介质电离时，气隙中发作臭氧、硝酸等化学生成物，腐蚀绝缘；绝缘中的水分使绝缘纤维发作水解，构成绝缘下降。
过热也会引起绝缘老化蜕变。电缆内部气隙发作电游离构成部分过热，使绝缘碳化。电缆过负荷是电缆过热很重要的要素。设备于电缆密布区域、电缆沟及电缆地道等通风不良处的电缆、穿在枯燥管中的电缆以及电缆与热力管道挨近的部分等都会因自身过热而使绝缘加快损坏。
 2.4、过电压
大气与内部过电压效果，使电缆绝缘击穿，构成毛病，击穿点一般是存在缺点。
   2. 5、规划和制作工艺不良
中心接头和终端头的防水、电场散布规划不缜密，资料选用不妥，工艺不良、不按规程要求制作会构成电缆头毛病。
2.6、资料缺点
    资料缺点首要体现在三个方面。一是电缆制作的问题，铅（铝）护层留下的缺点；在包缠绝缘过程中，纸绝缘上呈现褶皱、裂损、破口和堆叠空隙等缺点；二是电缆附件制作上的缺点，如铸铁件有砂眼，瓷件的机械强度不行，其它零件不符合标准或拼装时不密封等；三是对绝缘资料的保护办理不善，构成电缆绝缘受潮、脏污和老化。
 2.7、护层的腐蚀
因为地下酸碱腐蚀、杂散电流的影响，使电缆铅包外皮受腐蚀呈现麻点、开裂或穿孔，构成毛病。
2.8、电缆的绝缘物丢失
油浸纸绝缘电缆敷设时地沟凸凹不平，或处在电杆上的户外头，因为崎岖、凹凸落差悬殊，高处的绝缘油流向低处。而使高处电缆绝缘功能下降，导致毛病发作。
在剖析电缆毛病发作的原因以及寻觅毛病点时，极为重要的是：要特别注意了解高压电缆敷设、毛病及修正的状况。要注意做好电缆设备敷设及毛病修正过程中的记载作业。记载应首要包含以下内容：
（1）、线路称号及起止地址。
（2）、毛病发作时刻。
（3）、毛病发作的地址及扫除经过。
（4）、电缆标准：如电压等级、型式、导体截面、绝缘方法，制作厂名及置办日期等。
（5）、设备记载：如设备日期及气候，各个对接头、三通接头的规划型式、绝缘品种、热处理温度及准确方位。
（6）、电缆的埋设状况：如电缆曲折半径的巨细，途径的走向，有无失常的敷设深度或许有特别的保护措施，如钢板、穿管和排管等；电缆敷设中的技工和技术人员的名字（这也常常是供给重要头绪的来历之一）。
（7）、电缆周围环境状况：如接近毛病处的地上状况，有无新的挖土、打桩或埋管等工程，泥土中有无酸或碱的成分，是否夹有小石块，邻近区域有无化学工厂等。
（8）、运转状况：如电缆线路负荷及温度等。
（9）、校验状况：包含实验电压、时刻、走漏电流及绝缘电阻的数值、历史记载。
 因为制作缺点而构成的电缆毛病是不多的，剖析了解或许构成电缆毛病的原因，对寻觅电缆毛病点是很有协助的。例如，经过测距知道了电缆的毛病间隔，而在对应方位上，发现近期进行过城建施工，就可以怀疑为在施工的过程中损害了被测电缆而引起了毛病，往往不需要费很大功夫，就能很快地对毛病进行定点。


3、 电缆毛病的性质与分类
电缆毛病从型式上可分为串联与并联毛病。串联毛病指电缆一个或多个导体（包含铅、铝外皮）断开；通常在电缆至少一个导体断路之前，串联毛病是不容易发现的。并联毛病是导体对外皮或导体之间的绝缘下降，不能接受正常运转电压。实践的毛病型式组合是许多的，图1给出了或许性较大的几种毛病方式。例如：图1.c所示，导体断路往往是电缆毛病电流过大而烧断的，这种毛病一般伴有并联接地或相间绝缘下降的状况。实践发作的毛病绝大部分是单相对地绝缘下降毛病。

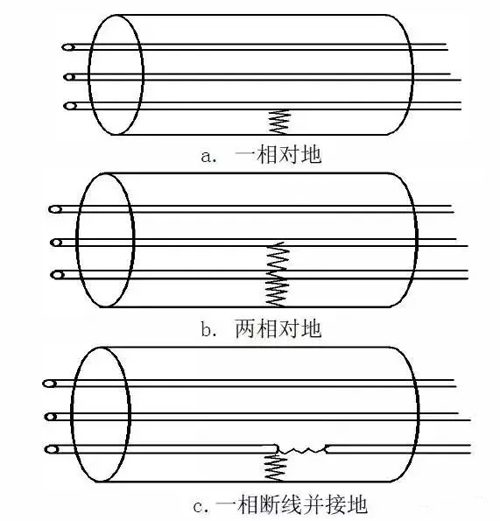

图1   几种电缆毛病方式

电缆毛病点可用图2所示电路来等效。Rf代表绝缘电阻，G是击穿电压为Vg的击穿空隙，Cf代表部分散布电容，上述三个数值随不同的毛病状况改变很大，而且相互之间并没有必定的联络。

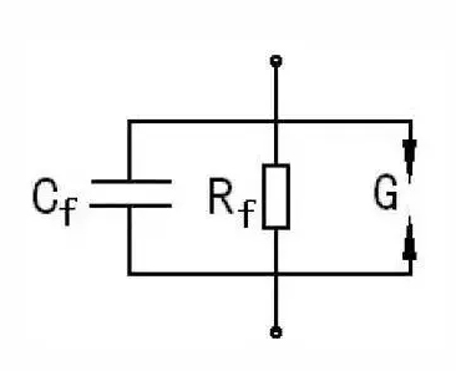

图2 电缆毛病等效电路
