220V供电，15KW设备，需要多大截面的电线？回答这个问题之前首先要说明，15KW设备没有使用单相电来供电的，因此这个问题我们只是在这里跟大家一起做个讨论，实际中是不能使用的；导线的选择要根据计算电流来确定，求出了就算电流以后就可以根据导线的载流量来选择导线；下面家居杂坛就一步步给大家分析220V供电，15KW设备，需要多大截面的电线的问题。

第一步是求出计算功率：

计算功率是设备容量和同时系数相乘得到的，设备容量是Pe，这里的数值是15KW，同时系数是Kx，也就是设备同时运行的几率，这里由于不知道设备运行情况，所以Kx取1，那么计算功率Pjs＝Pe×Kx＝15KW×1＝15KW。第二步就是求出来我们需要的计算电流Ijs:

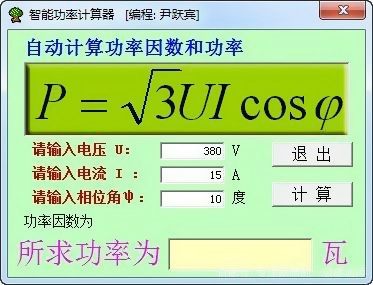

在知道了计算功率Pjs以后，我们就可以来求出计算电流Ijs了，根据公式P＝UIcosφ，那么I＝P/Ucosφ，所以计算电流Ijs＝Pjs/U；我们已知到的条件是，计算功率Pjs为15KW也就是15000W，电压是单相电的220V电压，cosφ是功率因数，由于不知道具体的设备类型，所以我们可以取的稍微小一些，这里功率因数cosφ我们取0.8，然后我们把已知到的条件代入公式Ijs＝Pjs/（Ucosφ）＝15000W/（220V×0.8）≈85.2A。

第三步就是根据我们求出来的计算电流来选择导线：

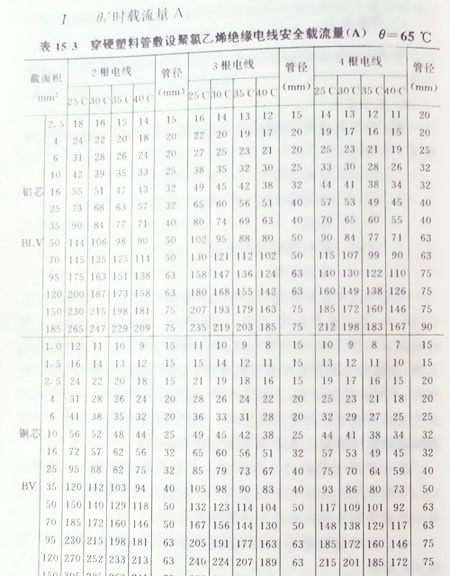

我们第一种方法就是查看电线电缆的安全载流量表，我们查询电线电缆的安全载流量表可以知道，35平方的国标铜线在不同的敷设条件下的载流量范围是70A到133A，这时载流量下限是小于计算电流的，50平方的国标铜线在不同的敷设条件下的载流量范围是90A到165A，这时载流量下限是大于计算电流的，所以最后建议大家选择的是50平方的国标铜线；然后我们在使用电工口诀来核对一下50平方国标铜线的安全载流量，口诀一：二点五以下乘以九，往上减一顺号走，三十五乘以三点五，双双成组减点五，条件有变加折算，高温九折铜升级，穿管根数二三四，八七六折满载流，所以50平方铜线的载流量就是70×2.5×0.6＝105A，完全满足要求，使用其它的口诀同样可以计算出来；通过以上的计算和核算，我们可以知道220V供电，15KW设备，需要50平方的国标铜线（距离过长还要进行压降的计算）。

关于220V供电，15KW设备，需要多大截面的电线的问题，家居杂坛都给大家分析完了，希望能够帮助到大家！以上都是个人观点仅供大家交流探讨使用，如有不足之处欢迎大家留言讨论指正！最后还是恳请大家关注一下家居杂坛，多给家居杂坛点赞评论转发，万分感谢！
