电力安全规程规则：电气设备非带电的金属外壳都要接地，因而电缆的铝包或金属屏蔽层都要接地。

一般35kV及以下电压等级的电缆都选用两头接地方法，这是由于这些电缆大多数是三芯电缆，在正常运转中，流过三个线芯的电流总和为零，在铝包或金属屏蔽层外基本上没有磁链，这样，在铝包或金属屏蔽层两头就基本上没有感应电压，所以两头接地后不会有感应电流流过铝包或金属屏蔽层。

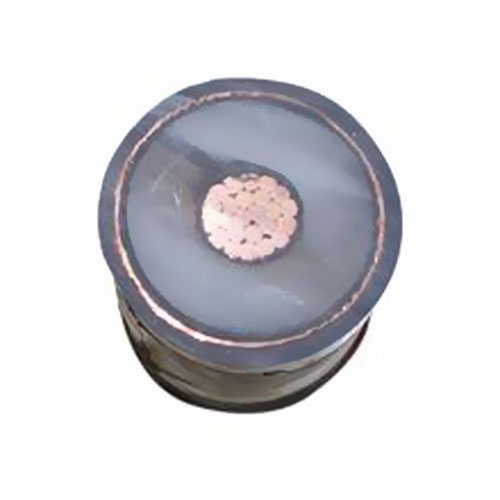

可是当电压超越35kV时，大多数选用单芯电缆，单芯电缆的线芯与金属屏蔽的联系，可看作一个变压器的初级绕组。当单芯电缆线芯经过电流时就会有磁力线交链铝包或金属屏蔽层，使它的两头呈现感应电压。感应电压的巨细与电缆线路的长度和流过导体的电流成正比，电缆很长时，护套上的感应电压叠加起来可到达危及人身安全的程度，在线路发作短路毛病、遭受操作过电压或雷电冲击时，屏蔽上会构成很高的感应电压，乃至或许击穿护套绝缘。

此刻，假如仍将铝包或金属屏蔽层两头三相互联接地，则铝包或金属屏蔽层将会呈现很大的环流，其值可达线芯电流的50%--95%，构成损耗，使铝包或金属屏蔽层发热，这不只浪费了很多电能，并且降低了电缆的载流量，并加快了电缆绝缘老化，因而单芯电缆不该两头接地。[个别状况(如短电缆或轻载运转时)方可将铝包或金属屏蔽层两头三相互联接地。

但是，当铝包或金属屏蔽层有一端不接地后，接着带来了下列问题：当雷电流或过电压波沿线芯活动时，电缆铝包或金属屏蔽层不接地端会呈现很高的冲击电压；在体系发作短路时，短路电流流经线芯时，电缆铝包或金属屏蔽层不接地端也会呈现较高的工频感应电压，在电缆外护层绝缘不能接受这种过电压的作用而损坏时，将导致呈现多点接地，构成环流。因而，在选用一端互联接地时，有必要采纳办法约束护层上的过电压，装置时应根据线路的不同状况，依照经济合理的原则在铝包或金属屏蔽层的必定方位选用特别的衔接和接地方法，并同时装设护层维护器，以避免电缆护层绝缘被击穿。

据此，高压电缆线路装置时，应该依照GB50217-1994《电力工程电缆规划规程》的要求，单芯电缆线路的金属护套只要一点接地时，金属护套任一点的感应电压不该超越50-100V(未采纳不能恣意触摸金属护套的安全办法时不大于50V;如采纳了有用办法时，不得大于100V),并应对地绝缘。假如大于此规则电压时，应采纳金属护套分段绝缘或绝缘后衔接成交*互联的接线。为了减小单芯电缆线路对附近辅佐电缆及通讯电缆的感应电压，应尽量选用交*互联接线。关于电缆长度不长的状况下，可选用单点接地的方法。为维护电缆护层绝缘，在不接地的一端应加装护层维护器。

由此可见，高压电缆线路的接地方法有下列几种：

1.护层一端直接接地，另一端经过护层维护接地----可选用方法；

2.护层中点直接接地，两头屏蔽经过护层维护接地---常用方法；

3.护层交*互联----常用方法；

4.电缆换位，金属护套交*互联---作用最好的接地方法；

5.套两头接地---不常用，仅适用于极短电缆和小负载电缆线路。
