高温超导电缆按传输的电力方式，可分为沟通和直流两种；按其结构特点来区分，依据电气绝缘材料运转温度的不同，分为热绝缘或室温绝缘超导电缆(WD)和冷绝缘超导电缆(CD)。热绝缘超导电缆的电气绝缘层与惯例电力电缆的绝缘层相似，作业在常温下；冷绝缘超导电缆的电气绝缘层作业在液氮的低温环境下，对绝缘材料的要求更高。当然，也可依照惯例电力电缆的分类，分为单相电缆和多相电缆。

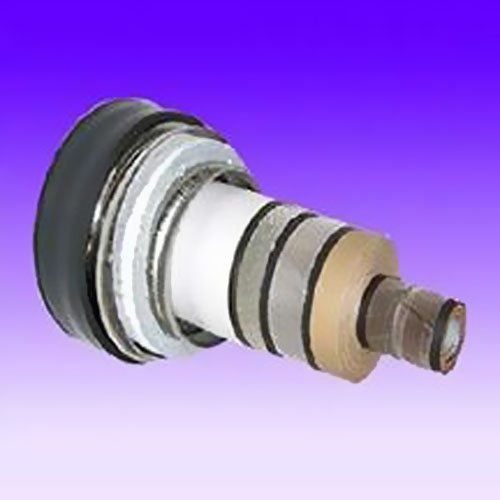

热绝缘超导电缆的根本结构，从内到外，依次为：管状支撑物(一般为波纹管，内通液氮)；超导导体层(为超导带材分层绕制)；热绝缘层(为真空隔热套件)；惯例电气绝缘层(作业在常温下)；电缆屏蔽层和护层(与惯例电力电缆相似)。

冷绝缘超导电缆的根本结构，从内到外，依次为：管状支撑物(内通液氮)；超导导体层(为电缆载流导体)；电气绝缘层(作业在液氮低温环境下)；超导屏蔽层(为超导带材绕制)；液氮回流层(与管状支撑物内的液氮构成液氮回流循环)；热绝缘层(为真空隔热套件)；惯例电缆屏蔽层和护层。

终端(Termination)是高温超导电缆结构中的重要组成部分，是HTS电缆和外部其他电器设备之间相互衔接的端口，也是电缆冷却介质和制冷设备的衔接端口，担负着温度和电势的过渡。终端的结构是和电缆的结构相配套的，冷绝缘结构的电缆，因为多了一层超导屏蔽层和液氮回流层，结构较杂乱。

电缆本体的超导导体层和惯例金属在液氮环境下衔接(SC-NC接头)，再由惯例金属(电流头)从液氮温度引出过渡到常温，电流头的尺度通过专门规划，以求温度过渡均匀和全体导热最小。终端的热绝缘结构将尽量降低热漏；电气绝缘确保了电流头的绝缘强度和液氮从地电位(制冷系统)到高电位(电缆终端)的过渡。
