近二十年来变频调速电机在国内外有很大的开展，年增长率略超越10%，而直流传动年增长率为3-4%。变频电机具有较多的长处，如设备出资费用少，结构简略，体积小，成本低，节能，调速规模大，具有恒功率、恒转速的特性，运用方便，容量大等等。因而当时在冶金、矿山、铁路等工业方面广泛地运用，最近在家用电器相同也很多使用。



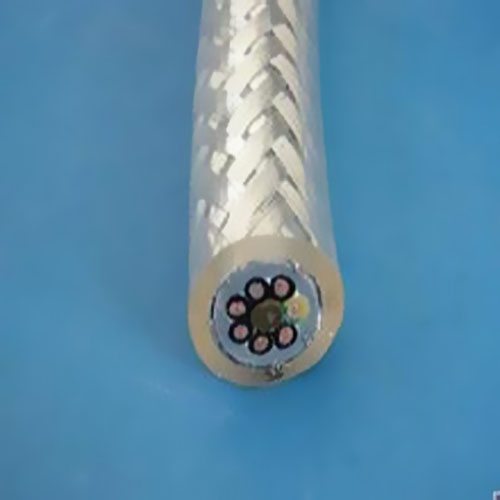

变频电缆特色剖析

变频调速技能关系到变频电机、变频电源和衔接电缆，这段电缆长度并不很长，截面也不很大，绝缘功能归于电力电缆领域，因为实践的作业频率为30～300Hz，常简称为变频电缆。

变频电缆作为电机与变频控制器的电力传输载体，因为传输功率大、传输频率改变时间短造就了它特有的作业特色：

1.脉冲电压对绝缘的影响大；

2.电缆本体对外发射电磁波；

3.中性线电流的叠加。

这就要求电缆具有：

1.按捺高次谐波电压累加形成绝缘击穿；

2.按捺高次谐波电流累加形成中性线过载；

3.按捺高频电磁波对环境的污染三大问题。

为了处理这三大问题就要求电缆具有：

1.对称的结构；

2.杰出的电磁屏蔽；

3.增大中性线载流才能。

一、因为需求对称得电缆结构，所以电缆芯数为3芯、3+1芯(其间一芯为同心导体结构——T)、3+3芯(3大3小结构)。

二、因为需求杰出的电磁屏蔽，所以该电缆有必要金属屏蔽。

三、因为需求增大中性线载流才能，所以主张该电缆中心线截面大于等于一半主线芯截面，最好等于主线芯截面。

变频电缆类型命名和代号

(一)代号

变频电缆BP中

铜导体T(省掉)

铝导体L

同心导体T

交联聚乙烯绝缘YJ

硅橡胶绝缘G

铜带绕包屏蔽P2

铜丝织造屏蔽P

聚氯乙烯护套V

硅橡胶护套G

(二)变频电缆命名

1.命名表明：类型+电压等级+规范+规范号

2.举例

BPYJVP20.6/1kV3*120Q/XXXXXXXXXX-XXXX

额外电压0.6/1kV交联聚乙烯绝缘铜带屏蔽变频电缆规范为3*120，履行规范是Q/XXXXXXXXXX-XXXX

BPYJVTP20.6/1kV3*120+70TQ/XXXXXXXXXX-XXXX

额外电压0.6/1kV交联聚乙烯绝缘铜带屏蔽同心导体变频电缆，规范为3*120+70T(70mm2为同心导体截面)，履行规范是Q/XXXXXXXXXX-XXXX

BPYJVP0.6/1kV3*120+3*25Q/XXXXXXXXXX-XXXX

额外电压0.6/1kV交联聚乙烯绝缘铜丝织造屏蔽变频电缆，规范为3*120+3*25，履行规范是Q/XXXXXXXXXX-XXXX
