番禺电缆最完整的电线接线图教程

电工这种技能是很简略的，我要拿出来说一说就有点借题发挥了，



　　我仍是看了昨日的电视上说有个国家的美丽的修建300米高，警方开端以为是电线短路或电线打火形成的。



　　我对这方面了解的，线路怎么会打火，为什么会短路，以及他的标准做法给我们说一下，假如同行有以为 不当之处敬请纠正。我在这做几个图请我们看一下。



　　1、顶上是二级吊顶，我就以他为例，说一下顶内的电线做法

2、提示我们一下确每一根电线都要串线管维护



　　筒灯的尾端是用蛇皮管维护的，由于他要曲折与移位的需求。



　　相关图片:

3、一般的电线接头都是这样的接法，才干确保电线接头不发生打火、短路，与接触不良的现象



　　这是施工标准，是每个电工的应该的做到的，



　　相关图片:

4、这是第二种做法，也是施工标准上规矩，我一向都是在这样做，好多年了，我祥细的说一下



　　分支线路便是这种接法，主线路不能切断，附电线环绕主线环绕6--8圈。电线呈现打火、短路、接触不良的现象很严重，处理起来是很简略，电线打火与短路是由于没有正确的接线头形成的，接线头松动后，高负荷电流通过期就会发生电离子，电离子彼此排挤姿态很象电焊的焊花，一起温度也升高起来了，并且很快，假如能粘上就通电，通不了电就形成了短路。



　　相关图片:

5、现在接线头假如说究的话，电线应该用防火胶布缠在里边，它的效果便是防止电打火烧坏东西，这是在吊顶内很重要，特别是现在许多吊顶资料用了木方做龙骨，更需求这样做，我在做工的时分都用它了，(吊顶内)。



　　相关图片:

6、每一根电线的结尾都要做这样的处理，这样有用的防止触电的危险，也是从细微处看工人的做工是否专业



　　相关图片:

7、电线的打火，短路，接触不良，等等的毛病不止是在接头上，还有一处是在接线盒内，有许多的现象是新房子水电都没有问题，装饰完毕后问题就现来了，再说一下电线盒内线头接法。看着乱其实是有规矩的，红的是前方，篮的是零线，花的是地线，套线帽是一次性，有的工人翻开后把线接好用胶布简略的处理一下就完事了，这是不正确的。



　　相关图片:

8、上属电线盒内的接头处理是这样的，



　　相关图片:

9、这是线路中有外接电源时的接法，一般的电线接头都是这样的接法，才干确保电线接头不发生打火、短路，与接触不良的现象，分支线路便是这种接法，主线路不能切断，附电线环绕主线环绕6--8圈。



　　相关图片:

10、所以我们留意地线的重要性，在拉插座的一起不要忘了地线，



　　相关图片:

11、在电器材内有连线、短路、机壳带电时地线就能够把电源传下去，输入给大地分散出去，到达维护人和机器安全的，在这它的最大效果是导线。



　　相关图片:

12、做电工包含;强电，弱电，



　　电工完毕后必定要有，强电安置造图一份，弱电安置图一份，工程费清单一份，保修证书一份;



　　下面是强电改造图。



　　相关图片:

13、提到家庭装饰电工的第二步了，下面就说家庭装饰电工的第三步。



　　第三步;对现有的强电、弱电的开关插座的归纳安置，当然是在您设计好的图纸上到墙面的进程，强电、与弱电有无抵触，这儿阐明一个规矩;



　　1. 弱电与强电能够在一个线槽内，但不能在一个线管内。



　　2. .强电、弱电的插座相隔间隔最少30厘米。



　　3. 线管的漂亮不是以横平竖直而论的，而是以最近的间隔和最少的折弯算是科学的，经济的，合理的。



　　4. 现在做地暖的许多在地下布线的要尽量的靠墙边。由于地暖的热量会加快电线的老化。



　　下面就能够在墙上弹上墨线了，在这儿提示一下，要先弹上弱电、强电的墨线痕迹，但在开槽的时分要先强电后弱电的次序一步一步的做，不行混杂。



　　假如墙内的线管有空间最好仍是利用上，每开一米都有损坏线管的危险。所以我在做工程的时分总是想找物业公司供给的图纸，在今后切线槽的时分就不会切坏原线管了。



　　相关图片:

14、下面我接着给我们说家庭改电的第四、五步



　　第四步;剔线槽



　　这个作业算是最好做的了，只需留意不要把墙内的线管切坏就行了。



　　第五步;埋线管，布线。



　　在这个过程上有几规矩;



　　1， 是线槽的深度是线管的直径+1厘米的抹灰层能够了，



　　2， 先做了线管后再串线，



　　3， 线管内不能有接头，(包含强弱电)



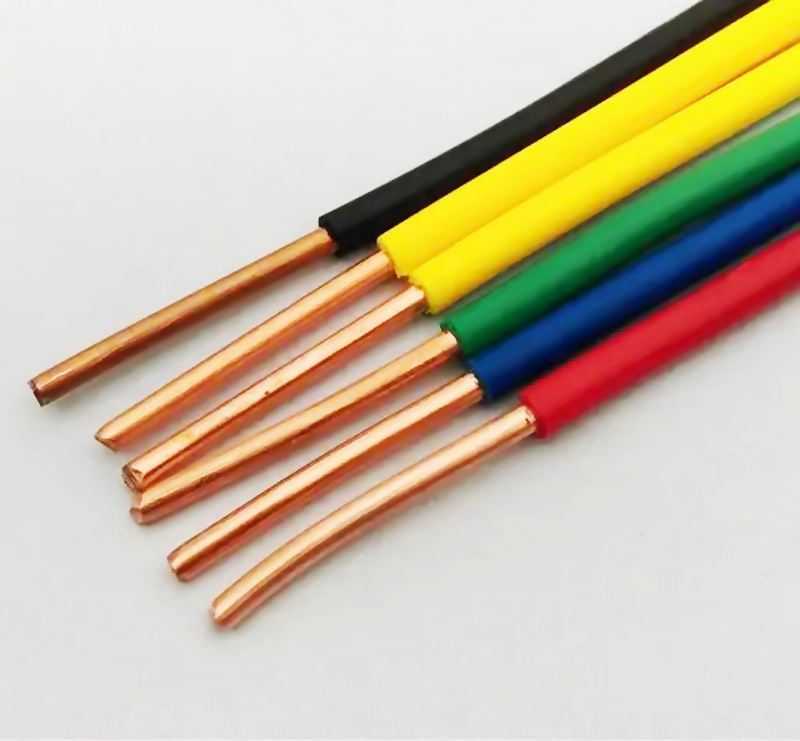

　　4， 各项电线不能搞混了，(一切的开关都是操控的前方，(220V)，零线(0V)地线，



　　三根电线最好用三个色彩，混杂线项会形成短路。



　　的螺母拧紧，螺母是不能少。布线是从埋线管开端的，先把线管截好，用握簧在拐弯处握弯，一般都不必弯头的，底盒上



　　相关图片:

下面是第一种接法。留意：在家装中是不该有接头的，特别是在线管内更不能有接头，假如有接头也应该是在电线盒内。一般的电线接头都是这样的接法，才干确保电线接头不发生打火、短路，与接触不良的现象。
