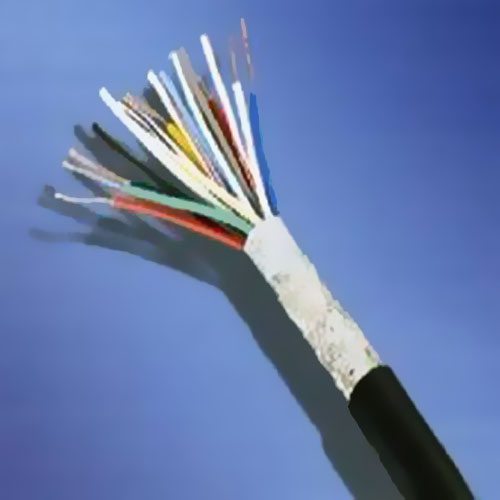

操控屏蔽电缆屏蔽层两头接地的的长处是:

①当操控电缆为母线暂态电流发生的磁通所围住时,在电缆的屏蔽层中将感应出屏蔽电流,由屏蔽电流发生的磁通,将抵销母线暂态电流发生的磁通对电缆芯线的影响。假定屏蔽效果抱负,两者一起效果的成果,将使被屏蔽层彻底围住的电缆芯线中的磁通为零,屏蔽层形成了一个抱负的法拉第笼。这也和带有二次短路线圈的抱负变压器相同,铁芯中的磁通将为零。当然,屏蔽层的屏蔽效果,因为各种原因,不可能彻底抱负,因而,被屏蔽的芯线在母线暂态电流的效果下,仍然会感应出必定的电压。

②屏蔽层两头接地,能够下降因为地电位升发生的暂态感应电压。

当雷电经避雷器注入地网,使变电所地网中的冲击电流增大时,将发生暂态的电位动摇,一起地网的视在接地电阻也将暂时升高。对变电所地电位升 的测定成果阐明,与正常沟通电阻比较,地电阻常常增大10倍以上。当低压操控电缆在上述地电位升的邻近敷设时,电缆电位的动摇而受搅扰。因而,接地浪涌电流引进的地电位升将可能对低压操控回路的绝缘合作带来严重影响。

为了定量地估量当雷电注入变电所地网时在操控电缆缆芯中引起的暂态感应的数量,在30个变电所中进行人工注入地网较小冲击电流(100~4000A)时测定的电压状况。测定了两种电缆屏蔽状况下的暂态电压,一是无金属屏蔽的电缆,二是有金属屏蔽且两头接地的电缆。实验证明选用两头接地的屏蔽电缆,能够将暂态感应电压抑制为原值的10%以下,是下降搅扰电压的一种有用办法。
