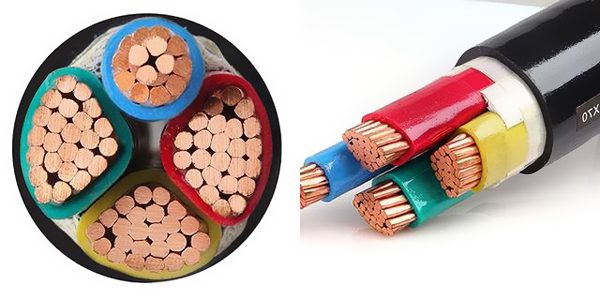

一、35kV及以下电力电缆类型及产品表明办法

（1）用汉语拼音第一个字母的大写表明绝缘品种、导体资料、内护层资料和结构特色。如用Z代表纸（zhi）；L代表铝（lv）；Q代表铅（qian）；F代表分相（fen）；ZR代表阻燃（zuran）；NH代表耐火（naihuo）。

（2）用数字表明外护层构成，有二位数字。无数字代表无铠装层，无外被层。第一位数字表明铠装，第二位数字表明外被，如粗钢丝铠装纤维外被表明为41。

（3）电缆类型按电缆结构的摆放一般依次第为：绝缘资料；导体资料；内护层；外层。

（4）电缆产品用类型、额外电压和标准表明。其办法是在类型后再加上阐明额外电压、芯数和标称截面积的阿拉伯数字。如VV42-10 3×50 表明铜芯、聚氯乙稀绝缘、粗钢线铠装、聚氯乙稀护套、额外电压10kV、3芯、标称截面积50mm2的电力电缆。

二、电力电缆类型各部分的代号及其意义

（1）绝缘品种：V代表聚氯乙稀；X代表橡胶；Y代表聚乙烯；YJ代表交联聚乙烯；Z代表纸。

（2）导体资料：L代表铝；T（省掉）代表铜。

（3）内护层：V代表聚氯乙稀护套；Y聚乙烯护套；L铝护套；Q铅护套；H橡胶护套；F氯丁橡胶护套。

（4）特征：D不滴流；F分相；CY充油；P贫油干绝缘；P屏蔽；Z直流。

（5）操控层：0无；2双钢带；3细钢丝；4粗钢丝。

（6）外被层：0无；1纤维外被；2聚氯乙稀护套；3聚乙烯护套。

（7）阻燃电缆在代号前加ZR；耐火电缆在代号前加NH。





三、 充油电缆类型及产品表明办法

（1）充油电缆类型由产品系列代号和电缆结构各部分代号组成

自容式充油电缆产品系列代号CY。外护套结构从里到外用加强层、铠装层、外被层的代号组合表明。绝缘品种、导体资料、内护层代号及各代号的摆放次第以及产品的表明办法与35kV及以下电力电缆相同。如CYZQ102 220/1×4表明铜芯、纸绝缘、铅护套、铜带径向加强、无铠装、聚氯乙稀护套、额外电压220kV、单芯、标称截面积400mm2的自容式充油电缆。

（2） 充油电缆外护层代号意义

〈1〉加强层：1代表铜带径向加强；2代表不锈钢带径向加强；3钢带径向加强；4不锈钢带径向、窄不锈钢带纵向加强。

〈2〉铠装层：0无铠装；2钢带铠装；4粗钢丝铠装。

〈3〉外被层：1纤维层；2聚氯乙稀护套；3聚乙烯护套 。

四、电力电缆敷设方法及代号

穿焊接钢管敷设 SC； 穿电线管敷设 MT ； 穿硬塑料管敷设 PC ； 穿阻燃半硬聚氯乙烯管敷设 FPC ；电缆桥架敷设 CT ； 金属线槽敷设 MR ； 塑料线槽敷设 PR ；钢索敷设 M ；穿聚氯乙烯塑料波纹电线管敷设 KPC ；穿金属软管敷设 CP ；直接埋设 DB ；电缆沟敷设 TC；混凝土排管敷设 CR ；AB/沿或跨梁(屋架)敷设 ；BC/暗敷在梁内 ；AC/沿或跨柱敷设；CLC/暗敷在柱内；WS/沿墙面敷设； WC/暗敷在墙内； CE/沿天棚或顶板面敷设；CC/暗敷在屋面或顶板内 ；SCE/吊顶内敷设；ACC/暗敷在不能上人的吊顶内；ACE/在能进人的吊顶内敷设； F/地板或地面下敷设。
