新闻中心

发布时间:2019.02.24 新闻来源:广州番禺电缆集团有限公司_旗下品牌番电-乐光 浏览次数:

YJ----交联聚乙烯绝缘

V----聚氯乙烯护套

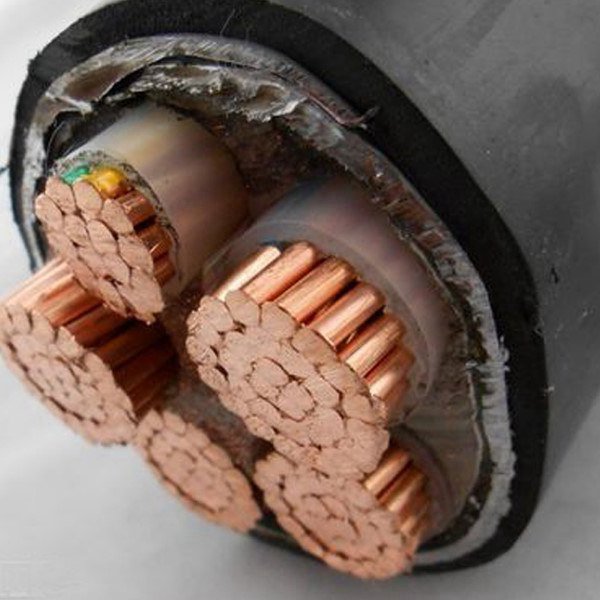

YJV电缆类型的名称为:交联聚乙烯绝缘聚氯乙烯护套电力电缆

交联聚乙烯绝缘电力电缆具有杰出的热-机械功能,优异的电气功能和耐化学腐蚀功能,还具有结构简略,重量轻,敷设不受落差限制等长处,目前广泛应用于城市电网,矿山和工厂的新颖电缆。

电缆的绝缘-交联聚乙烯是运用化学办法和物理办法使线型分子结构的聚乙烯转化为立体网状结构的交联聚乙烯,然后大幅度的提高了聚乙烯的热机械性,然后坚持了优异的电气功能。

交联聚乙烯绝缘电力电缆导体最高额外工作温度为90℃,比聚氯乙烯绝缘,聚乙烯绝缘电缆均高,所以电缆的载流量也进一步提高。

执行标准

GB/T12706.2-2008额外电压 1KVUm=1.2KV35KVUm=1.2KV挤包绝缘电力电缆及附件

IEC60502-2:2005额外电压1~30KV挤包绝缘电力电缆及附件




运用要求

工作温度

导体最高额外工作温度90℃

导体短路温度

最高温度不得超越250℃,最长时刻不超越5秒。




设备敷设温度

电缆设备敷设温度不低于0℃

空气中敷设:环境温度40℃

土壤中敷设:环境温度25℃

详细参数

类型

铜芯

类型


铝芯

名称

适用范围

YJV[1]
YJY

YJLV


YJLY

敷设于室内,隧道、电缆沟及管道中,也可埋在松散的土壤中,电缆能接受一定的敷设牵引,但不能接受机械外力作用的场所

YJV电力电缆,YJV22,YJV23





YJV22


YJY23

YJLV22


YJLY23

铜芯或铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

铜芯或铝芯交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆

适用于室内、隧道、电缆沟及地下直埋敷设,电缆能接受机械外力作用,但不能接受大的拉力

YJV32


YJY33

YJLV32


YJLY33

铜芯或铝芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆

铜芯或铝芯交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆

适用于高落差地区,能接受机械外力和适当的拉力

YJV42

YJY43

YJLV42

YJLY43

铜芯或铝芯交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆

铜芯或铝芯交联聚乙烯绝缘粗钢丝铠装聚乙烯护套电力电缆

适用于高落差地区,能接受机械外力和适当的拉力

设备运用




挑选办法

电缆的额外电压用U0/UUm来表示:U0电缆规划用的导体对地或金属屏蔽之间的额外工频电压,U电缆规划用的导体间的额外工频电压,Um设备可接受的最高体系电压的最大值。

依据电缆的敷设环境及负荷的不同,正规划挑选电缆的标准类型标准。非铠装型适用于架空,室内,隧道,电缆沟等场合,不能接受J机械外力作用,铠装型同非铠装适用的条件外可直埋于地下。能接受一定的机械外力作用。单芯电缆不允许敷设在发作磁性的管道中。易燃易爆,化学腐蚀性及高温,低温等场所应挑选特殊类型的电缆。




储存和运送

电缆在储存中,应标准包装避免暂时露天阳光暴晒,两端头牢靠密封,不允许暂时存放在湿润的环境中,且电缆盘不能平放。运送时应考虑盘高且有用固定,吊装时不允许几盘同时吊装,禁止从高处推下。




敷设设备

电缆敷设应采用专用工具,如放线架,导辊等,敷设过程中避免机械损伤,远离热源。

电缆穿管敷设时,管道内径不小于电缆外径的1.5倍多,多根电缆穿管时禁止电缆揉捏,电缆的总面积不超越管内总面积的40%

产品标准

产品标准 standard

本产品按GB12706额外电压35KV铜芯、铝芯塑料绝缘电力电缆》标准出产,同时还可依据用户需要按国际电工委员会引荐标准IEC英国标准、德国标准及美国标准出产。




运用特性

工频额外UO/U为0.6/1KV

电缆导体允许暂时最高工作温度为90℃。

短路时(最长继续时刻不超越5s电缆导体的最高温度不超越250℃。.

电缆敷设时环境温度应不低于0℃。

电缆弯曲半径:不小于电缆外径的15倍。




芯数

单芯、2芯、3芯、4芯、5芯、3+13+24+1预分支电缆等

电缆分类

依据压进行分类并没有严格的区分,只是依据业内普遍认同的说法进行区分。依据运用电压,yjv电缆可分为

1KV及以下为低压电缆;

1KV~10KV为中压电缆;

10KV~35KV为高压电缆;

35~220KV为特高压电缆。
