1、交联电缆头的规划原理

首要,一切交联电缆头的规划原理都应遵从康复电缆本体结构为准则。因而,就其接头的规划思维应契合我国的GB12706-4和IEC60502-4：1997的电气规范，而且必需要满意其电气、物理及化学功用，以保证电缆头长期的正常运转及电器设备的安全运作。番禺电缆

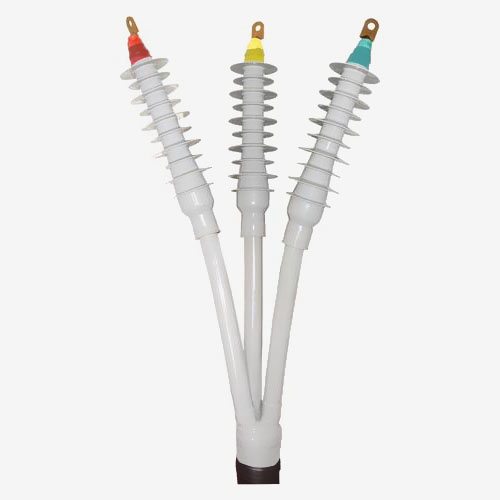

冷缩电缆头

2、冷缩电缆头与热缩电缆头的不同

2.1、结构

交联电缆是由电缆的外护套、金属铠装、内护套、填充物、铜屏蔽层、外半导层、绝缘层、内半导层、导体、钱芯等组成。因而,有什么样的电缆结构就需要有什么样的资料及其工艺的电缆附件和它一一对应与配套。

2.2、原理

电缆头的规划原理应满意与到达的要求：使电缆在任何天然环境下能够安全运转。为了完成这一点,就需要注重四大要害要素,即：(1)密封，(2)绝缘，(3)电场，(4)工艺等要素,这也是处理电缆头的四大重要问题。

2.3、不同

2.3.1、密封

1)因为大部分的电缆头都是装置在户外架空,直埋等环境里,因而防水及防潮气就成为保证电缆头安全运转的要害之一,也就要考虑其密封功用及办法。现在密封的办法一般有两种：一种是用沥青或环氧树脂灌封的办法,这种办法工艺杂乱,欠好操控,也不利于保护;另一种新的办法也是现在国内、国外专业厂家首选的办法,便是运用高弹性的密封胶,其工艺简略、功用牢靠、保护装置便利,这些共同长处也使之成为运用的干流。运用这种新办法,首要便是要考虑密封胶的功用。因为密封胶的质量和功用直接影响到接头的密封功用,挑选一种即能和电缆体的外表、还能与附件资料外表黏结都很结实的胶,一起还能满意在不同的温度改动环境里都能运用的胶是非常重要的。

2)因为全冷缩电力电缆附件实际上便是弹性电缆附件;也便是说使用液体硅橡胶自身的弹性在工厂预先扩张好放入塑料及支撑条。到现场套到指定方位,抽掉支撑条使其天然缩短。这种技能便是冷缩技能，这种附件便是冷缩的电缆附件,因而这种冷缩附件具有杰出的“弹性”,能够避免因为大气环境、电缆运转中负载凹凸发作的电缆热胀冷缩。即“电缆呼吸”所发作的绝缘之间的空地,形成的击穿事端。而热缩附件的最大缺陷便是自身不具有弹性。不能与电缆同呼吸。故全冷缩的附件用于温差大、受气候环境影响大的地域运用是最佳的挑选。番禺电缆

2.3.2、绝缘

电缆头的绝缘要求是应满意相与相之间绝缘和相对地的两大绝缘。

1)相对相的绝缘是硅橡胶式、热缩资料两种绝缘资料,一般绝缘功用还要依据资料的单位绝缘目标结合资料的厚度来满意要求。全冷缩附件其功用指数为24kV/mm规划运转厚度在应满意12mm厚,能够经得起雷电冲击和过电压得检测。热缩附件是多种复合资料混合而成，经辐照、加工具有热缩短功用。其单位绝缘指数为1.8-2.0kV/mm，因而规划厚度要比硅橡胶资料相对厚3-4mm单位,即：15-16mm厚才能够到达运转要求。

2)相对地得绝缘是避免电荷由高电位往低电位爬得安全间隔。冷缩硅橡胶资料具有杰出得弹性,只需规划合理,其强壮的回弹性既有满意的抱紧力。不管环境发作热胀或冷缩,冷缩附件都保证紧紧抱着电缆被抱的部位。这样就避免水和潮气的吸入,安全的内爬电间隔就得到很好的保证,一起全冷缩电缆头的内爬间隔在理论上只需70mm就满意了,处于更安全的考虑,依然规划运转间隔为90mm。热缩电缆头的缩短温度为100-140，只要在装置时，温度才能够满意它的缩短条件。当温度低时,因为电缆的热膨胀系数与热缩资料的膨胀系数不同,彻底有可能在80以下的环境发作脱层,因而呈现裂缝。这样水和潮气就会在呼吸的效果下进入,然后损坏体系的绝缘。但环境的条件发作改动时,因为没有硅橡胶那样的弹性,所以也会给安全带来影响,这便是热缩资料的缺陷。番禺电缆

2.3.3、电场

冷缩电缆头的电场处理时使用几许法,经过应力锥改动电场散布的,是用必定的几许形状和准确的R视点来处理的。这种办法比较简单操控和查验。在工厂就能够保证和完成。而热缩电缆头的电场处理办法是用线性参数法改动电场的散布,有必要依托两个重要参数：a体积电阻,108-11Ω;b介电常数为25;因为其生产工艺杂乱,受环境要素改动大，所以难以操控参数的安稳,因而对产品的质量安稳就会发作影响。番禺电缆

依据以上的剖析,冷缩中心头和热缩电缆头具有实质的不同。但只需在正常的条件运转都可契合安全的要求;但随着环境的改动,冷缩电缆头与热缩电缆头比较具有不行比较的不同与优势;此外全冷缩电缆头是用特制模具制成，装置完成后的形状非常漂亮;装置施工速度敏捷;节省时间;抗污染等长处。
